Proto Monfa 2 (telaio CBA motore Piaggio)

In questa sezione, ogni post seguira’ l’evolversi della costruzione di un progetto, si possono inserire foto o dettagli del proprio lavoro e discuterne assieme.

Proto Monfa 2 (telaio CBA motore Piaggio)

Messaggioda prontolino » 13 mag 2020, 10:57

Apriamo questo nuovo topics con lavori fatti che tenevo in un cassetto (virtuale) ma che causa quarantena e Covid,.... ma sopratutto grazie al nuovo fermento che vedo nel forum, ho deciso di mostrare.
Parto sempre dal presupposto che sono lavori molto ruspanti rispetto a tanti che vedo sul forum e sopratutto un mezzo che non ha nulla di pedigree.
Il tutto, come al solito mio, nasce dalla voglia di mettermi alla prova utilizzando quanto ho in giro, quanto di facile reperibilità e sopratutto con tanto home made

Sono partito da un telaio Gilera CBA che un signore buttava e che a me piace per forma, serbatoio lei tuboni, maggior rigidità, possibilità di far passare un eventuale monoammortizzatore .... o il tubo di collegamento del carburatore ad un air box.

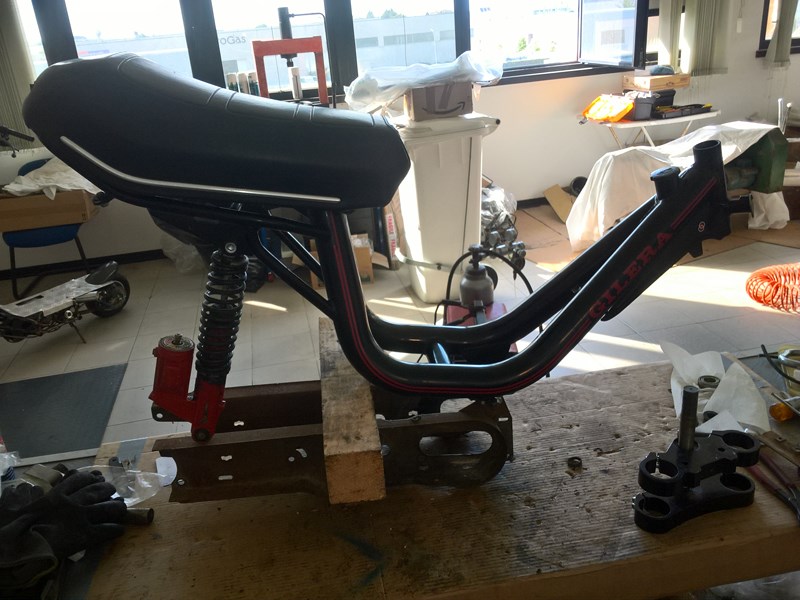

Iniziato con il buttarci sotto una culla SI che mi girava nel mio magazzino.

Immagine

L'ammortizzatore dietro è da 320 e mi sarebbe piaciuto averne due... ma purtroppo non ne ho e devo usarlo solo per fare il punto della situazione per il posizionamento.

Per davanti, pensavo di montare delle forcelle rovesciate da pit..... ma il canotto originale molto lungo, il problema a tagliarlo e sopratutto il problema a fare delle boccole che tenessero i cuscinetti a rulli e ho deciso di riciclarci le forcelle dell'altro progetto. (sul si dovrei avere meno problemi a montare quelle da pit)
Dopo un po di misure ho capito che con le calote del Bravo tornite di un po sarebbe stato possibile il montaggio .... sempre con un piccolo accorciamento del canotto.
5 mm sopra e 10 mm sotto.

Immagine

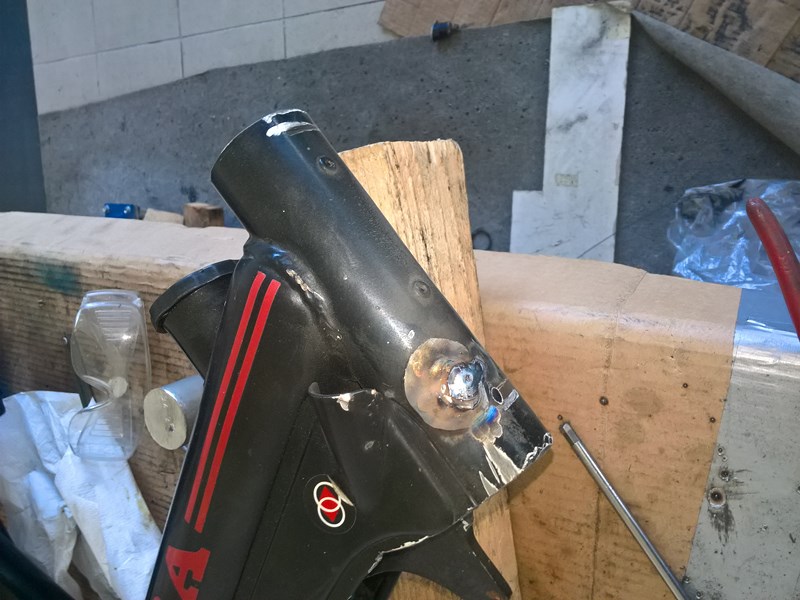

quindi richiuso il foro del bloccasterzo.

Immagine

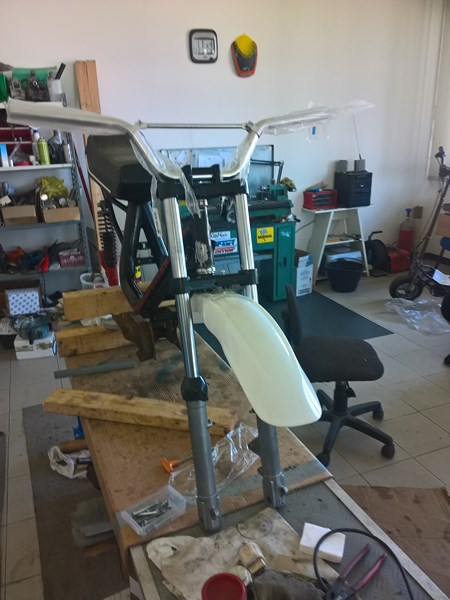

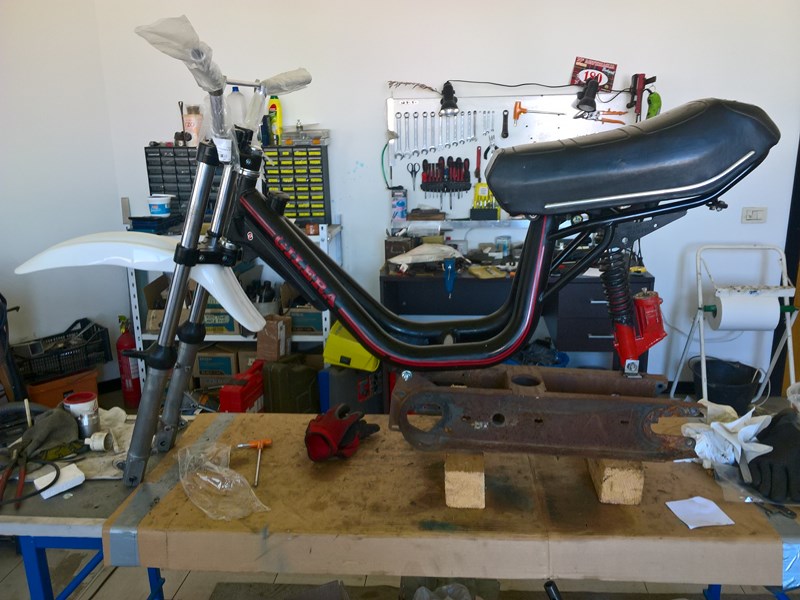

A questo punto.... mi sembrava doveroso montare le forcelle recuperato dal vecchio progetto abortito e iniziare ad imbastire anche il resto.

Immagine

Immagine

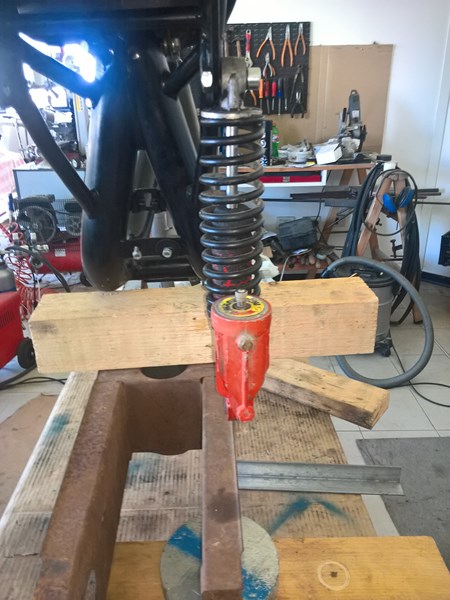

La cosa che invece non ho capito... è come mai gli ammortizzatori mi cascano molto esterni alla slitta. tanto metterli interni sul telaio non ha senso

Immagine

A breve provo a montarci le ruote così che inizio a capire circa il posizionamento della slitta (se da modificare) o comunque l'altezza del dietro.
Adesso starebbe anche bene, ma ci sono circa 6 cm tra il posizionamento della ruota dietro e di quella davanti.

Dimenticavo.... per la prima volta tornisco un pezzo cromato a spessore..... ca**o le scintille che partivano!
https://www.youtube.com/watch?v=6Uq6UC6 ... e=emb_logo
Ultima modifica di prontolino il 13 mag 2020, 11:51, modificato 1 volta in totale.
